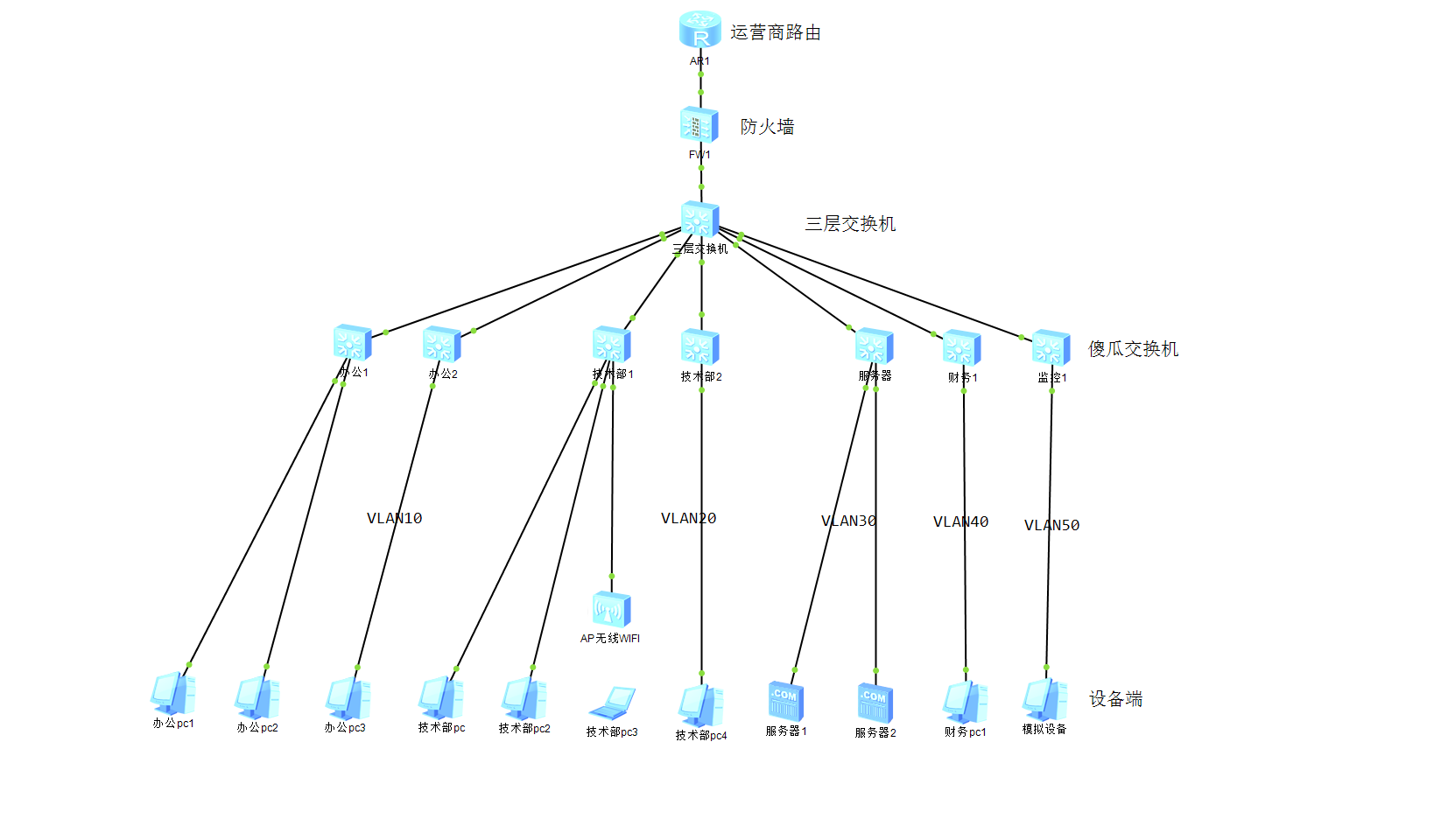

防火墙做外网入口，三层交换机做内网大脑，全用傻瓜交换机分线，按部门划 VLAN 隔离，用 ACL 做权限管控，DHCP 自动发 IP，服务器手动固定 IP。
VLAN10 办公：G0/0/2 - G0/0/3
ACL规则：仅能上外网、允许访问服务器 80/443 网页，禁止访问其他任何内网网段
VLAN20 技术：G0/0/4 - G0/0/5
ACL规则规则：全网放行，可自由访问所有内网网段 + 外网
VLAN30 服务器：G0/0/6 - G0/0/8
ACL规则规则：允许技术、监控全量访问；办公仅能访问 80/443 网页；服务器可上外网，拒绝其他非法访问
VLAN40 财务：G0/0/9
ACL规则规则：仅允许访问外网，完全内网隔离，不能访问其他网段，其他网段也不能访问财务
VLAN50 监控：G0/0/10
ACL规则规则：可访问服务器网段、可上外网，禁止访问办公 / 技术 / 财务其他内网网段
zhongts 的个人博客
system-view // 进入系统配置模式（进入后才能配置全局参数）
sysname core-sw // 修改交换机设备名称为core-sw（方便识别，可自定义）
undo info-center enable // 关闭信息中心告警（避免配置时弹窗干扰，可选但推荐）
dhcp enable // 全局开启DHCP服务（让交换机给各VLAN终端自动分配IP）
vlan batch 10 20 30 40 50 // 批量创建5个VLAN，对应各部门：
// VLAN10=办公、VLAN20=技术、VLAN30=服务器、VLAN40=财务、VLAN50=监控
# ==================== 端口配置（所有端口为Access模式，对应划分到指定VLAN） ====================
// 办公VLAN10 - 端口G0/0/2（接办公交换机/办公终端）
interface GigabitEthernet 0/0/2
port link-type access // 设置端口为二层Access模式（终端/傻瓜交换机接入专用）
port default vlan 10 // 将该端口划分到办公VLAN10
undo shutdown // 开启该端口（默认可能关闭，必须开启才能通信）
quit // 退出当前接口配置视图
// 办公VLAN10 - 端口G0/0/3（接办公交换机/办公终端）
interface GigabitEthernet 0/0/3
port link-type access
port default vlan 10
undo shutdown
quit
// 技术VLAN20 - 端口G0/0/4（接技术部交换机/技术终端）
interface GigabitEthernet 0/0/4
port link-type access
port default vlan 20 // 将该端口划分到技术VLAN20
undo shutdown
quit
// 技术VLAN20 - 端口G0/0/5（接技术部交换机/技术终端）
interface GigabitEthernet 0/0/5
port link-type access
port default vlan 20
undo shutdown
quit
// 服务器VLAN30 - 端口G0/0/6（接服务器交换机/服务器）
interface GigabitEthernet 0/0/6
port link-type access
port default vlan 30 // 将该端口划分到服务器VLAN30
undo shutdown
quit
// 服务器VLAN30 - 端口G0/0/7（接服务器交换机/服务器）
interface GigabitEthernet 0/0/7
port link-type access
port default vlan 30
undo shutdown
quit
// 服务器VLAN30 - 端口G0/0/8（接服务器交换机/服务器）
interface GigabitEthernet 0/0/8
port link-type access
port default vlan 30
undo shutdown
quit
// 财务VLAN40 - 端口G0/0/9（接财务交换机/财务终端）
interface GigabitEthernet 0/0/9
port link-type access
port default vlan 40 // 将该端口划分到财务VLAN40
undo shutdown
quit
// 监控VLAN50 - 端口G0/0/10（接监控傻瓜交换机/监控设备）
interface GigabitEthernet 0/0/10
port link-type access
port default vlan 50 // 将该端口划分到监控VLAN50
undo shutdown
quit
// 防火墙互联端口 - 端口G0/0/1（重点：接防火墙内网口，三层路由模式）
interface GigabitEthernet 0/0/1
port link-mode route // 关键：将端口改为三层路由模式（不划VLAN，直接配IP互联）
ip address 192.168.1.1 255.255.255.252 // 配置和防火墙互联的IP（30掩码，仅2个可用IP，规范互联）
undo shutdown // 开启该端口，确保和防火墙正常通信
quit
# ==================== VLANIF三层网关配置（各VLAN的网关，终端上网的出口） ====================
// 办公VLAN10 网关（终端默认网关，DHCP分配IP时会同步下发）
interface Vlanif10
ip address 192.168.10.1 255.255.255.0 // 配置VLAN10网关IP（192.168.10.0网段的网关）
dhcp select global // 调用全局DHCP地址池，给VLAN10终端分配IP
quit
// 技术VLAN20 网关
interface Vlanif20
ip address 192.168.20.1 255.255.255.0 // 配置VLAN20网关IP（192.168.20.0网段的网关）
dhcp select global
quit
// 服务器VLAN30 网关
interface Vlanif30
ip address 192.168.30.1 255.255.255.0 // 配置VLAN30网关IP（192.168.30.0网段的网关）
dhcp select global
quit
// 财务VLAN40 网关
interface Vlanif40
ip address 192.168.40.1 255.255.255.0 // 配置VLAN40网关IP（192.168.40.0网段的网关）
dhcp select global
quit
// 监控VLAN50 网关
interface Vlanif50
ip address 192.168.50.1 255.255.255.0 // 配置VLAN50网关IP（192.168.50.0网段的网关）
dhcp select global
quit
# ==================== DHCP地址池配置（IP从小到大顺序分配，适配各VLAN） ====================
// 办公VLAN10 DHCP地址池（给办公终端分配IP）
ip pool vlan10
network 192.168.10.0 mask 255.255.255.0 // 定义地址池网段（和VLAN10网关网段一致）
gateway-list 192.168.10.1 // 指定终端默认网关（和VLANIF10网关一致）
dns-list 223.5.5.5 114.114.114.114 // 指定DNS服务器（公共DNS，终端可解析网址）
ip address assign-mode incremental // 关键：设置IP从小到大顺序分配（解决倒序拿IP问题）
lease day 1 // 设置IP租期为1天（终端断开后，IP快速释放）
quit
// 技术VLAN20 DHCP地址池（给技术终端分配IP）
ip pool vlan20
network 192.168.20.0 mask 255.255.255.0
gateway-list 192.168.20.1
dns-list 223.5.5.5 114.114.114.114
ip address assign-mode incremental
lease day 1
quit
// 服务器VLAN30 DHCP地址池（给服务器分配IP，租期 longer）
ip pool vlan30
network 192.168.30.0 mask 255.255.255.0
gateway-list 192.168.30.1
dns-list 223.5.5.5 114.114.114.114
ip address assign-mode incremental
lease day 999 // 服务器IP租期设为999天（减少IP频繁变动）
quit
// 财务VLAN40 DHCP地址池（给财务终端分配IP）
ip pool vlan40
network 192.168.40.0 mask 255.255.255.0
gateway-list 192.168.40.1
dns-list 223.5.5.5 114.114.114.114
ip address assign-mode incremental
lease day 1
quit
// 监控VLAN50 DHCP地址池（给监控设备分配IP）
ip pool vlan50
network 192.168.50.0 mask 255.255.255.0
gateway-list 192.168.50.1
dns-list 223.5.5.5 114.114.114.114
ip address assign-mode incremental
lease day 1
quit
# ==================== 静态路由配置（关键：让内网流量能访问外网） ====================
ip route-static 0.0.0.0 0.0.0.0 192.168.1.2 // 默认路由：所有内网要上网的流量，全部转发给防火墙（192.168.1.2是防火墙内网口IP）
# ==================== ACL安全策略（3001~3005，按部门分配权限，双向隔离+安全加固） ====================
// ACL3001：办公VLAN10权限（仅能上网+访问服务器网页，禁止访问其他内网）
acl number 3001
rule permit udp source-port eq bootpc // 放行DHCP请求报文（确保办公终端能正常获取IP）
rule permit tcp destination 192.168.30.0 0.0.0.255 destination-port eq 80 // 允许访问服务器80端口（网页服务）
rule permit tcp destination 192.168.30.0 0.0.0.255 destination-port eq 443 // 允许访问服务器443端口（加密网页服务）
rule permit ip destination 0.0.0.0 0.0.0.0 // 允许访问外网（0.0.0.0 0.0.0.0代表所有外网地址）
rule deny ip // 拒绝访问其他所有内网网段（兜底规则，防止越权）
quit
// ACL3002：技术VLAN20权限（全网通行，无限制）
acl number 3002
rule permit udp source-port eq bootpc // 放行DHCP请求报文
rule permit ip // 允许所有IP流量（内网全通+外网全通，适配技术部需求）
quit
// ACL3003：财务VLAN40权限（双向隔离，仅能上网，禁止访问任何内网）
acl number 3003
rule permit udp source-port eq bootpc // 放行DHCP请求报文
rule permit ip destination 0.0.0.0 0.0.0.0 // 仅允许访问外网
rule deny ip // 拒绝访问所有内网网段（包括其他部门，双向隔离）
quit
// ACL3004：监控VLAN50权限（仅能访问服务器+上网，禁止访问其他内网）
acl number 3004
rule permit udp source-port eq bootpc // 放行DHCP请求报文
rule permit ip destination 192.168.30.0 0.0.0.255 // 允许访问服务器网段（监控上传数据）
rule permit ip destination 0.0.0.0 0.0.0.0 // 允许访问外网（可选，根据监控需求）
rule deny ip // 拒绝访问其他内网网段
quit
// ACL3005：服务器VLAN30权限（防护型，仅允许指定部门访问）
acl number 3005
rule permit udp source-port eq bootpc // 放行DHCP请求报文（服务器若用DHCP可正常获取IP）
rule permit ip source 192.168.20.0 0.0.0.255 // 允许技术部全量访问服务器（技术部维护服务器）
rule permit ip source 192.168.50.0 0.0.0.255 // 允许监控VLAN访问服务器（监控上传数据）
rule permit tcp source 192.168.10.0 0.0.0.255 destination-port eq 80 // 允许办公部访问服务器网页
rule permit tcp source 192.168.10.0 0.0.0.255 destination-port eq 443 // 允许办公部访问服务器加密网页
rule permit ip destination 0.0.0.0 0.0.0.0 // 允许服务器访问外网（更新、下载等）
rule deny ip // 拒绝其他所有非法访问（兜底防护）
quit
# ==================== 接口应用ACL（将ACL绑定到对应端口，生效权限控制） ====================
// 办公VLAN10端口（G0/0/2、G0/0/3）绑定ACL3001
interface GigabitEthernet 0/0/2
traffic-filter inbound acl 3001 // 入方向调用ACL3001，控制办公终端访问权限
quit
interface GigabitEthernet 0/0/3
traffic-filter inbound acl 3001
quit
// 技术VLAN20端口（G0/0/4、G0/0/5）绑定ACL3002
interface GigabitEthernet 0/0/4
traffic-filter inbound acl 3002 // 入方向调用ACL3002，技术终端全网通行
quit
interface GigabitEthernet 0/0/5
traffic-filter inbound acl 3002
quit
// 服务器VLAN30端口（G0/0/6、G0/0/7、G0/0/8）绑定ACL3005
interface GigabitEthernet 0/0/6
traffic-filter inbound acl 3005 // 入方向调用ACL3005，防护服务器
quit
interface GigabitEthernet 0/0/7
traffic-filter inbound acl 3005
quit
interface GigabitEthernet 0/0/8
traffic-filter inbound acl 3005
quit
// 财务VLAN40端口（G0/0/9）绑定ACL3003
interface GigabitEthernet 0/0/9
traffic-filter inbound acl 3003 // 入方向调用ACL3003，财务双向隔离
quit
// 监控VLAN50端口（G0/0/10）绑定ACL3004
interface GigabitEthernet 0/0/10
traffic-filter inbound acl 3004 // 入方向调用ACL3004，监控仅能访问服务器+上网
quit
# ==================== 安全加固（防DHCP劫持、ARP欺骗，可选但推荐） ====================
dhcp snooping enable // 全局开启DHCP snooping（防止内网恶意DHCP服务器劫持IP）
vlan 10
dhcp snooping enable // 给VLAN10开启DHCP snooping
vlan 20
dhcp snooping enable // 给VLAN20开启DHCP snooping
vlan 30
dhcp snooping enable // 给VLAN30开启DHCP snooping
vlan 40
dhcp snooping enable // 给VLAN40开启DHCP snooping
vlan 50
dhcp snooping enable // 给VLAN50开启DHCP snooping
quit
# ==================== 保存配置（防止重启后配置丢失） ====================
save // 保存所有配置到交换机闪存，重启后依然生效
// 提示"Are you sure to save? [Y/N]"，输入Y确认保存
display version # 查看设备型号、系统版本
display current-configuration # 查看设备全部当前配置
display saved-configuration # 查看开机启动保存的配置
sysname xxx # 修改交换机名称
undo info-center enable # 关闭弹窗日志干扰
display interface brief # 查看所有端口 UP/DOWN、速率、状态（最常用）
display interface GigabitEthernet 0/0/1 # 查看某个端口详细信息
shutdown # 关闭端口
undo shutdown # 开启端口
display vlan # 查看所有VLAN、哪些端口在对应VLAN
display vlan brief # 简洁查看VLAN与端口对应关系
port default vlan 10 # 接口划入指定VLAN
display dhcp pool # 查看所有DHCP地址池配置
display dhcp server lease # 查看终端IP租期
display dhcp server conflict # 查看IP地址冲突（排查服务器手动IP冲突）
display ip pool used user # 查看DHCP已经分配出去的IP和对应MAC
display ip routing-table # 查看路由表（看默认路由是否指向防火墙）
display acl all # 查看所有ACL规则 3001~3005
display traffic-filter applied-record # 查看哪些接口应用了ACL
display arp # 查看全网所有在线设备 IP+MAC+端口
display arp all
save # 保存配置
reboot # 重启交换机
reset saved-configuration # 清空开机配置（恢复出厂，重启生效）
ping 192.168.30.1 # 测试通网关
ping 外网域名 # 测试能不能上网
tracert 目标IP # 追踪数据包转发路径，排查断网位置
display ip interface brief # 查看所有VLANIF网关IP是否正常生效
